기본 지식
-AC란?
Alternating Current 의 이니셜로, AC는 시간에 따라 그 크기와 극성(방향)이 주기적으로 변하는 전류
1초 사이에 전류의 극성이 변하는 횟수를 주파수라고 하며, 단위로는 Hz로 표시함
-DC란?
Direct Current 의 이니셜로, DC는 시간에 따라 흐르는 극성(방향)이 변하지 않는 전류

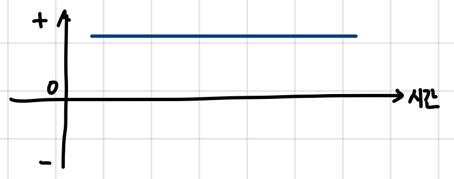

1. 시간에 따라 흐르는 극성(방향)도 크기도 변하지 않는 전류를 일반적으로 DC라고 함
2. 시간에 따라 흐르는 극성이 변하지 않지만, 크기는 변하는 전류도 DC이며 일반적으로 맥류(Ripple Current)라고 함
[전원 IC 종류]
리니어 레귤레이터
- 강압 : 입력 전압보다 낮은 전압을 생성
스위칭 레귤레이터
- 강압 : 입력 전압보다 낮은 전압을 생성
- 승압 : 입력 전압보다 높은 전압을 생성
- 승강압 : 입력의 높고 낮음에 관계없이 일정한 출력 전압 생성
- 반전 : 정전압에서 부전압을 생성하는 본전
DC-DC 컨버터란 : DC를 DC로 변환하는 기기로, DC(직류)로 전압 변환하는 장치
IC등의 전자기기는 각가 동작 가능한 전압 범위가 다르므로 각각에 적합한 전압을 생성할 필요가 있음
(**전압이 안정되지 않은 전원을 공급하면 오작동 및 특성 열화 등의 트러블이 발생하게 됨)
원래 전압보다 낮은 전압 생성 -> 강압 컨버터
원래 전압보다 높은 전압 생성 -> 승압 컨버터
+) DC-DC 컨버터로, 전압을 안정시키는 장치를 전압 레귤레이터 라고함
전압 낮춰주는 전원 장치 : 강압 컨버터, Buck 컨버터, Step-down 컨버터
전압 높여주는 전원 장치 : 승압 컨버터, Boost 컨버터, Step-up 컨버터
전압을 높이고 낮춰주는 전원 장치 : 승강압컨버터, Buck-Boost 컨버터
마이너스 (부)전압을 생성하는 전원 장치 : 부전압 컨버터. 반전 컨버터, Inverting 컨버터
내용 출처: https://www.rohm.co.kr/electronics-basics/dc-dc-converters/dcdc_what1
